扫描电镜在钙钛矿太阳能电池中的利用

随着太阳能电池研发造备技术的升级，，，，，全固态钙钛矿太阳能电池（perovskitesolar cells，，，，，简称 PSCs）因成本低、光电转换效能高，，，，，成为光伏领域的钻研热点。。。。。相迸宗前几代光电转换资料，，，，，钙钛矿资料兼具了高效能和低成本造备的优势，，，，，将来发展潜能巨大。。。。。扫描电镜作为一种使用宽泛的微分辨析产品，，，，，常用于查看各类固态物质表表的微结构和组成成分，，，，，尤其对于观察钙钛矿薄膜覆盖率和表表平坦度、晶体质量蹬仔巨大的援手，，，，，也是丈量薄膜厚度最直接的方式之一。。。。。本文从钙钛矿的根基概想及工作道理、KYKY场发射枪扫描电镜在钙钛矿太阳能电池中的利用两个方历来对PSCs进行介绍。。。。。

钙钛矿的根基概想及工作道理

PSCs的器件结构具体蕴含通明导电氧化物底电极(如FTO 和ITO)、电子传输层ETL(如TiO2，，，，，SnO2，，，，，ZnO，，，，，C60 等)、钙钛矿吸光层(如MAPbI3, FAPbI3, CsPbI3 等)、空穴传输层HTL(如Spiro-MeOTAD, PTAA, P3HT,CuSCN, CuPc 等)、顶电极(Au，，，，，Ag，，，，，Cu，，，，，碳资料等)组成。。。。。

狭义的钙钛矿指一类最早被发现由钛酸钙（CaTiO3）组成的氧化钙钛矿物。。。。。而广义的钙钛矿是指与钙钛矿晶体结构类似的化合物，，，，，其结构通式为ABX3。。。。。其中，，，，，A为阳离子，，，，，如有机阳离子甲胺(CH3NH3+，，，，，MA+)、甲脒(HC(NH2)2+，，，，，FA+)，，，，，金属阳离子铯(Cs+)、铷(Rb+)等；；；；；B通常为二价金属阳离子，，，，，如铅离子(Pb2+)、锡离子(Sn2+)；；；；；X 为卤素阴离子，，，，，如氯离子(Cl–)、溴离子(Br-)、碘离子(I-)。。。。。6 个卤素阴离子X-与一个金属离子M2+形成1 个正八面体[MX6]4–，，，，，M2+位于正八面体[MX6]4-的中心地位，，，，，X-位于正八面体[MX6]4–的顶点处，，，，，并与相邻的八面体共用顶点扩大形成三维空间结构，，，，，A+位于4 个八面体形成的中心。。。。。通过调整A、B 和X 含量能够获得分歧组分钙钛矿资料，，，，，对应钙钛矿资料的带隙及能级散布也各不一样，，，，，通过对钙钛矿进行组分调控，，，，，可实现带隙陆续调控，，，，，这也决定了钙钛矿能够宽泛利用在发光、光伏和光探等领域。。。。。

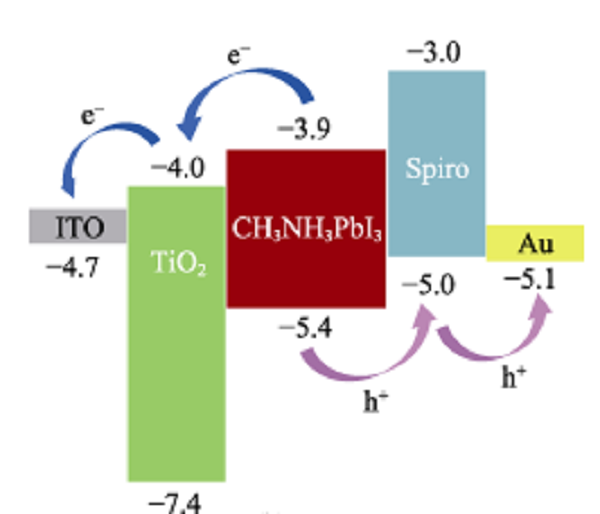

图1 钙钛矿太阳能电池的工作道理

当某些物质在高于某个特定频率的电磁波照射下，，，，，价电子受辐射后脱离原子核约束成为自由电子。。。。。进一步自由电荷的散布会导致电势差，，，，，这种景象叫做光生伏特效应。。。。。当光照在钙钛矿资料上，，，，，太阳光强度大于其禁带宽度时，，，，，钙钛矿吸收光子产生电子–空穴对，，，，，被引发的电子从价带跃迁到导带上，，，，，流向电子传输层，，，，，空穴则流向另一极，，，，，形成回路电流。。。。。

扫描电镜在钙钛矿太阳能电池中的利用

钙钛矿吸光层是钙钛矿太阳能电池中吸收太阳光、产生光电子的活性资料，，，，，目前成熟的钙钛矿资料是碘化铅甲胺（MAPbI3）。。。。。目前钻研最多的为甲胺铅卤化物(MAPbX3)、甲脒铅卤化物(FAPbX3)、铯铅卤化物(CsPbX3)和铯锡卤化物(CsSnX3)及它们的混合型钙钛矿资料。。。。。

钙钛矿吸光层薄膜是一种含有多多晶界的复杂多晶资料，，，，，梦想晶体结构中的每个原子都有自己相应的地位，，，，，而现实的晶体结构城市受到晶体成长及其后处置过程的影响而产生缺点。。。。。晶体结构错位的形成重要就是由于晶界的存在。。。。。溶液法造备的钙钛矿薄膜表表重要就是反位、空位、间隙这三种点缺点。。。。。钙钛矿薄膜中的缺点会捕获自由电荷，，，，，这会影响PSCs 的光伏机能参数，，，，，因而必要钝化扩大缺点以故障它们的迁徙蹊径。。。。。

钙钛矿层作为吸光活性层对器件机能起着至关沉要的作用，，，，，其缺点水平、描摹和晶体质量是影响器件光电机能的两个沉要成分。。。。。结晶性高、晶粒尺寸大、晶界窄、孔洞少的钙钛矿不只可能削减缺点态，，，，，降低电子-空穴对的复合，，，，，并且可能提高对太阳光的吸收利用率，，，，，从而提高器件的光电机能。。。。。

扫描电镜（SEM）是一种常用的资料微观描摹表征设备，，，，，可达到几十万倍的放大倍数，，，，，以二次电子为观察介质能够实现低于1 nm的极限分辨率。。。。。SEM 拥有较大的视场深度和视野，，，，，图像富有立体感，，，，，能够直接观察各类分歧种类的样品。。。。。且样品造备简捷，，，，，通常通过导电胶带粘贴到样品基盘上，，，，，通过喷金几秒钟增长样品导电性就能够直接放到电镜下观察。。。。。

SEM作为一种作为一种常用的显微分析产品，，，，，在钙钛矿薄膜的表征中起着至关沉要的作用。。。。。SEM 能够用于观察钙钛矿的表表描摹，，，，，覆盖率和各层的厚度。。。。。SEM观察钙钛矿薄膜的表表能够甄别其覆盖性是否优良，，，，，是否有孔洞的存在。。。。。薄膜孔洞的存在会产生漏电流，，，，，导致最终器件的电流和电压降低，，，，，从而降低整个器件的光伏机能。。。。。SEM 截面图能够很好的观测到各层薄膜的厚度同时也能观察到晶粒尺寸以及各层之间的接触是否优良。。。。。

SEM还能够观测钙钛矿的晶粒大幼、晶体缺点及描摹。。。。。当钙钛矿薄膜晶粒尺寸较幼，，，，，孔洞较多，，，，，且拥有显著的晶界时，，，，，这些特点缺点较多，，，，，易加剧载流子的复合，，，，，导致电池机能降落。。。。。另表，，，，，晶界和孔洞使得钙钛矿薄膜更容易遭逢空气中水汽、氧气的粉碎，，，，，使器件不变性降落。。。。。钙钛矿晶粒的大幼直接决定了薄膜中晶界的数量，，，，，因而增大晶粒尺寸是提高器件机能的一种有效蹊径。。。。。结晶性好、晶粒尺寸大的钙钛矿薄膜可能削减晶界和界面间光生的载流子非辐射复合，，，，，有利于提高器件的光电机能。。。。。

下面几组图片为KYKY-EM8100场发射枪扫描电镜拍摄的钙钛矿电池的截面和表表图片。。。。。KYKY-EM8100拥有0.9nm@30kV的超高分辨率，，，，，超大景深，，，，，能够清澈地观察到钙钛矿晶粒的大幼及描摹，，，，，晶界及孔洞的大幼及散布，，，，，截面的分层情况。。。。。

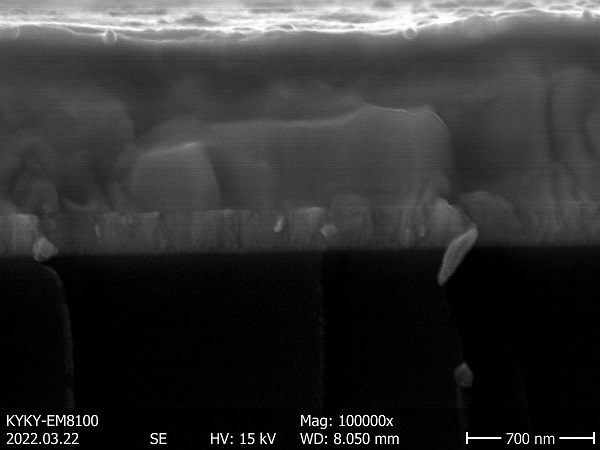

图2 钙钛矿截面

上图为钙钛矿薄膜的截面图，，，，，图中能够很好的观察到两层薄膜的存在，，，，，其中上层为钙钛矿薄膜，，，，，基层为FTO 薄膜。。。。？？？？？？？Ｄ芄还鄄斓讲阌氩阒涞慕哟ゼ扔帕肌。。。。

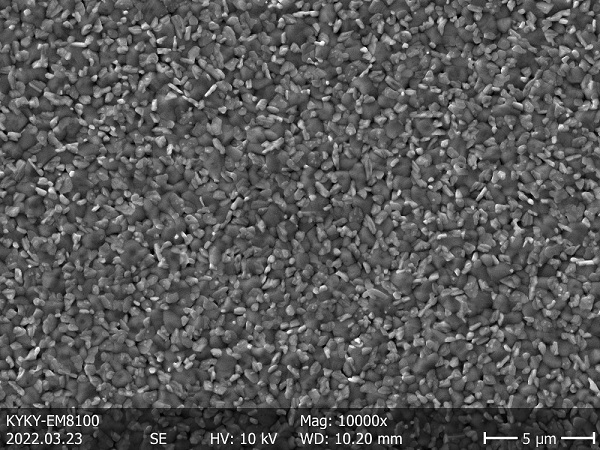

图3 钙钛矿表表放大10K倍

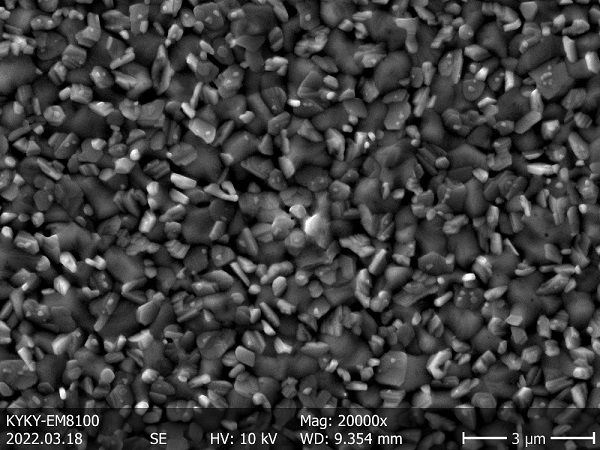

图4 钙钛矿表表放大20K倍

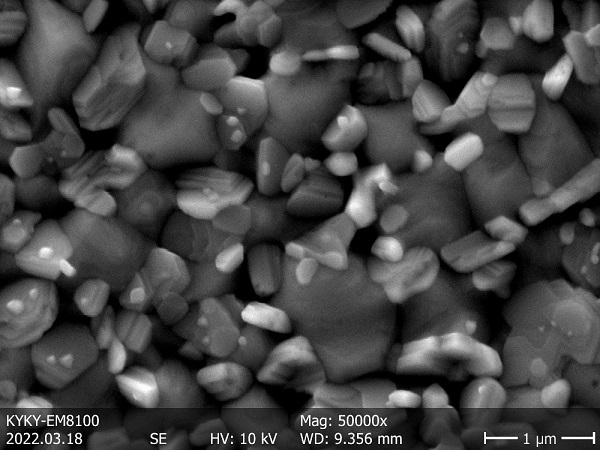

图5钙钛矿表表放大50K倍

上图为分歧放大倍数下钙钛矿薄膜的表表结构。。。。。从图中能够看出薄膜的覆盖率优良，，，，，晶体的结晶性优良，，，，，晶粒尺寸较大，，，，，较为致密均匀，，，，，不存在大的缝隙。。。。。这有利于提高器件的光电机能。。。。。

KYKY-EM8100场发射枪扫描电镜突破了高分辨电子光学成像系统设计、场发射枪工程化设计造作、电子束加快镜筒设计造作等多项关键技术，，，，，团队成功开发出拥有自主知识产权的肖特基场发射枪扫描电子显微镜，，，，，分辨率指标别离达到和优于3nm@1kV和0.9nm@30kV，，，，，达到国际一流水平，，，，，极大推进了我国电子光学仪器产业的发展，，，，，使我国扫描电镜实现台阶式飞越，，，，，有效解决当前“卡脖子”问题，，，，，突破了国表产品垄断局面，，，，，推进国度、民族工业发展，，，，，极大推动和提高我国前沿科学钻延注沉大工程和战术型新兴产业高端设备的国产化和自主化水平。。。。。
